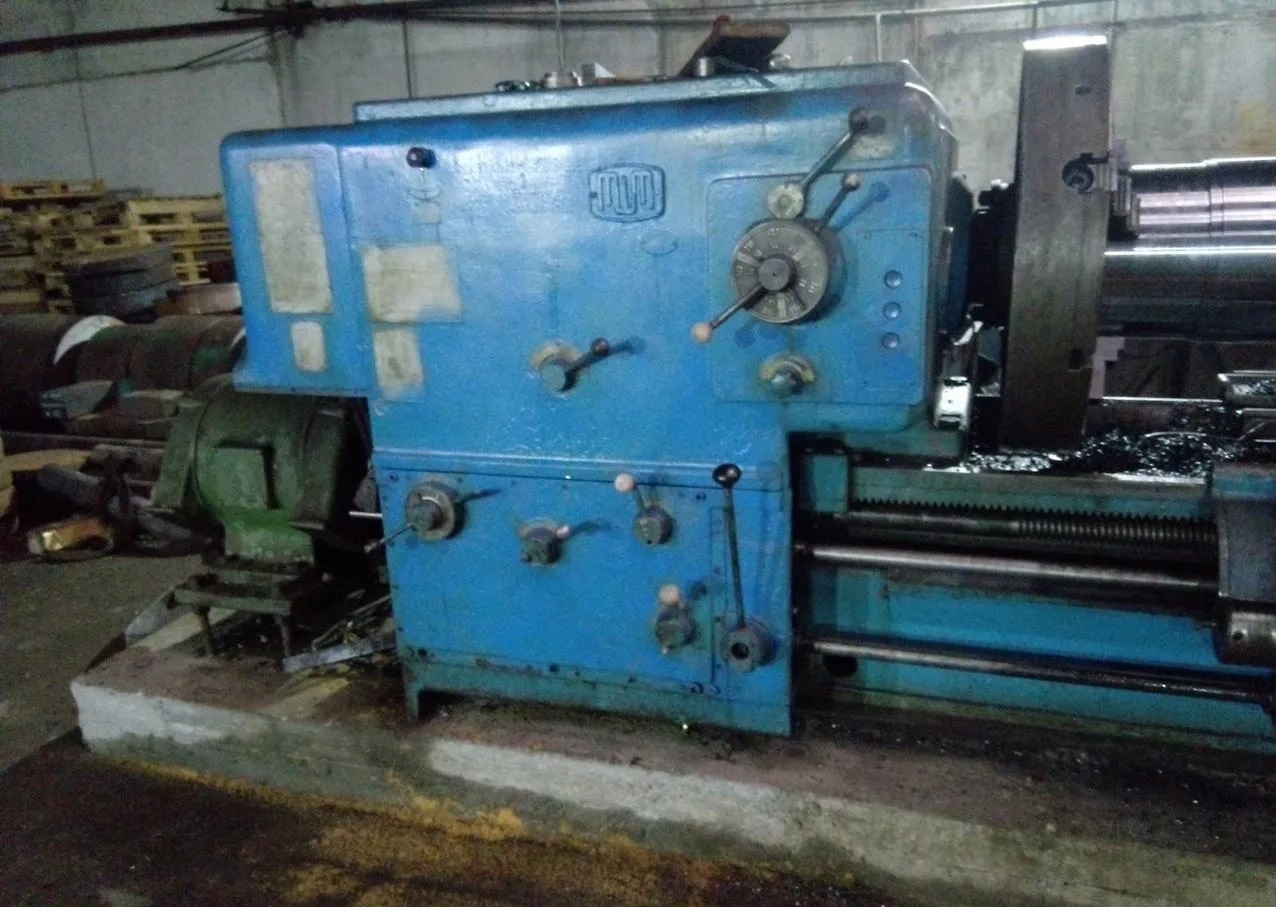

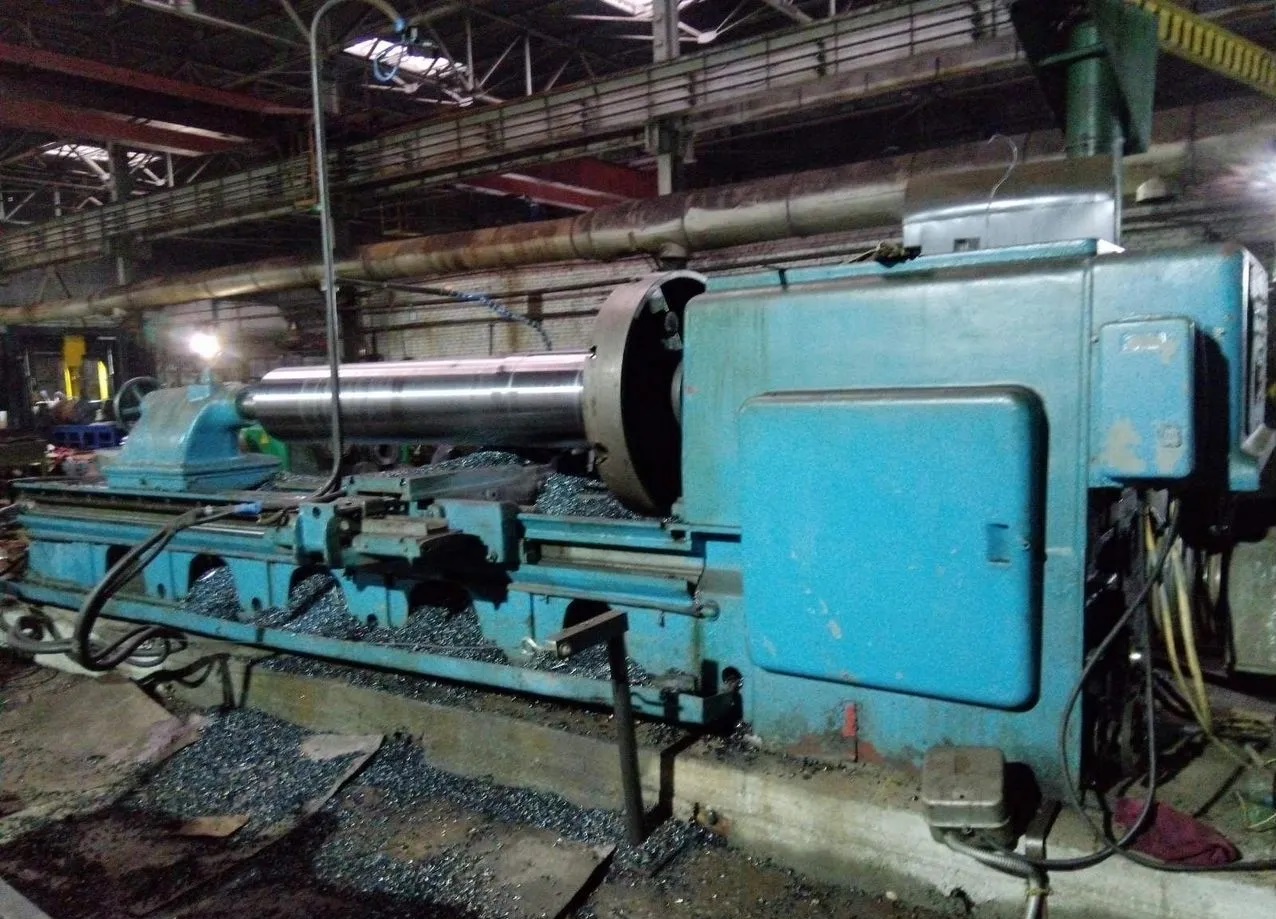

Токарно-винторезный станок ДИП-400 (1Д64), РМЦ 800–3000 мм

Диаметр заготовки над станиной

840 мм (установка) / 800 мм (обработка)

Диаметр заготовки над суппортом

490 мм

Диаметр в выемке станины*

1070–1200 мм

⚖️ РМЦ (расстояние между центрами)

750 – 10 000 мм (варианты)

Диаметр отверстия шпинделя

105 мм

Конус шпинделя

Метрический 115 / Морзе 6

Частота вращения шпинделя

10 – 1250 об/мин (22 ступени)

Мощность главного привода

18,5 кВт

Наибольшее усилие резания

20 кН (≈2000 кгс)

Крутящий момент на шпинделе

3 кН·м

Подачи: продольные / поперечные

0,033–5,6 / 0,013–2,064 мм/об

Резьбы: метрические / дюймовые

1–224 мм / 28–0,25 ниток/дюйм

Резьбы: модульные / питчевые

0,25–56 модуль / 112–0,5 питч

Быстрые перемещения суппорта

5200 / 2000 мм/мин (прод./попер.)

Высота резца в держателе

40 мм

Класс точности

Н (по ГОСТ 8-82)

Габариты (Д×Ш×В) при РМЦ 3000 мм

5240 × 1860 × 1625 мм

⚖️ Масса станка (зависит от РМЦ)

4 450 – 13 300 кг

Страна производства

Россия (Рязанский завод)

Год выпуска

Не указан (ориент. 1960–1980-е)
