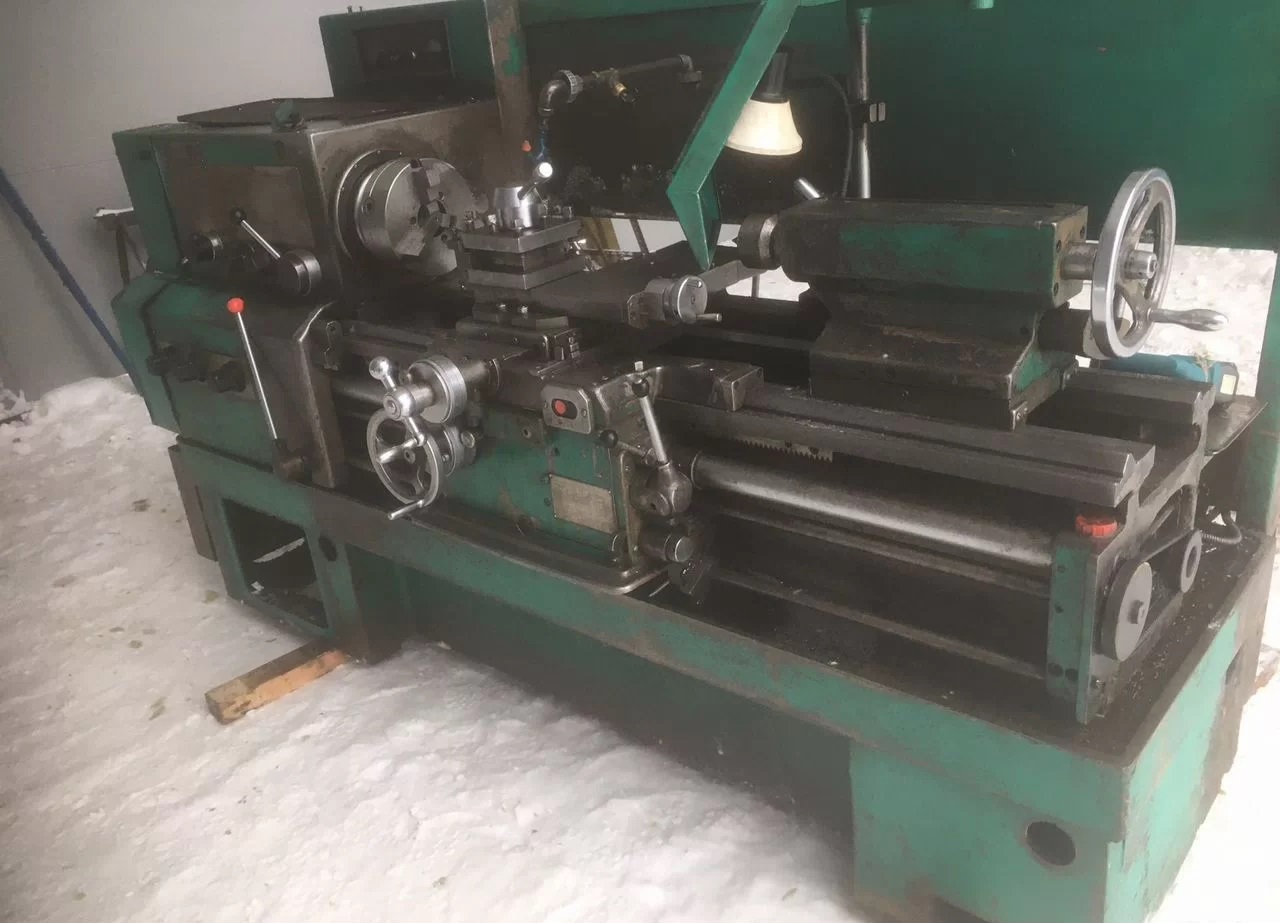

Токарно-винторезный станок 16К20, РМЦ 710–2000 мм

Диаметр заготовки над станиной

400 мм

Диаметр заготовки над суппортом

220 мм

Диаметр в выемке станины*

до 630 мм

РМЦ (расстояние между центрами)

710 / 1000 / 1400 / 2000 мм

Диаметр отверстия шпинделя

52–62 мм

Конус шпинделя

Морзе 6 / Метрический 80

Частота вращения шпинделя (прямая)

12,5 – 2000 об/мин (23 ступени)

Частота вращения шпинделя (обратная)

19 – 2420 об/мин (12 ступеней)

Мощность главного привода

10–11 кВт

Наибольший вес заготовки в центрах

460–1300 кг (зависит от РМЦ)

Наибольший вес заготовки в патроне

200–300 кг

Подачи: продольные / поперечные

0,05–4,16 / 0,025–2,08 мм/об

Резьбы: метрические / дюймовые

0,5–192 мм / 24–1,625 ниток/дюйм

Резьбы: модульные / питчевые

0,5–48 модуль / 96–1 питч

Быстрые перемещения суппорта

3800 / 1900 мм/мин (прод./попер.)

Высота резца в держателе

25 мм

Класс точности

Н (по ГОСТ 8-82)

Габариты (Д×Ш×В) при РМЦ 1000 мм

2795–2812 × 1166–1190 × 1324–1500 мм

Масса станка (зависит от РМЦ)

2 140 – 3 685 кг

Страна производства

Россия (МСЗ «Красный пролетарий»)

Год выпуска

1972–1988 (серийное производство)
