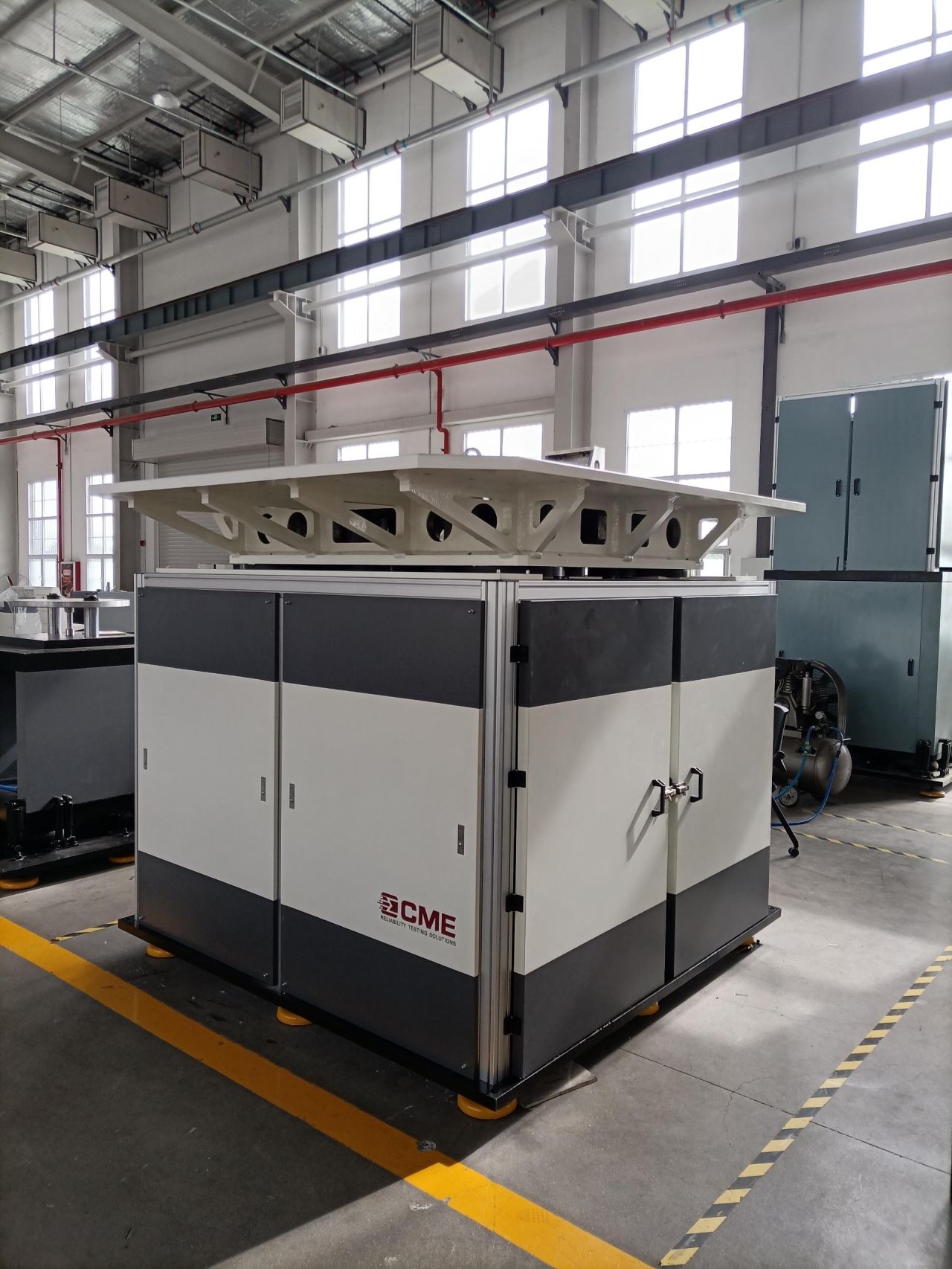

气压驱动双向垂直冲击试验台
气动双向垂直冲击试验台是针对一些不能或不易翻转的大型试品设计研发的新型产品，可完成垂直方向的向上和向下冲击试验。
l 气压驱动，对环境无污染。
l 一机多用，一次装夹，完成向上和向下的冲击和碰撞试验，效率高。
l 内置气动制动机构，安全可靠。
l 控制测量一机管理，操作便捷。
l 空气弹簧和阻尼器减振，安装免地基。
技术指标
|
型号 参数 |
KRD17－50 |
KRD17－100 |
KRD17－200 |
KRD17－500 |
KRD17－800 |
KRD17－1000 |
KRD17－2000 |
|
|
额定负载 (kg) |
50 |
100 |
200 |
500 |
800 |
1000 |
2000 |
|
|
台面尺寸 (mm) |
500×500 |
600×600 |
800×800 |
1000×1000 |
1200×1200 |
1500×1500 |
2000×2000 |
|
|
冲击方向 |
向下冲击 |
|||||||
|
冲击峰值 加速度(G) |
半正弦 |
10-750 |
10-600 |
10-450 |
10-300 |
10-250 |
10-200 |
10-150 |
|
后峰锯齿 |
10-200 |
10-200 |
10-100 |
10-100 |
10-100 |
10-100 |
10-100 |
|
|
梯形 |
15-200 |
15-200 |
15-100 |
15-100 |
15-60 |
15-60 |
15-50 |
|
|
冲击脉冲持续时间 (ms) |
半正弦 |
2-60 |
4-60 |
5-60 |
6-60 |
|||
|
后峰锯齿 |
3～18 |
6～18 |
||||||
|
梯形 |
3～18 |
3～18 |
6～18 |
|||||
|
冲击方向 |
向上冲击 |
|||||||
|
冲击波形 |
半正弦波 |
|||||||
|
冲击峰值加速度(G) |
15-350 |
15-300 |
15-200 |
15-150 |
15-100 |
15-100 |
15-75 |
|
|
冲击脉冲持续时间(ms) |
4-60 |
6-60 |
||||||
|
外形尺寸 (mm) |
1250×1250×1600 |
1250×1250×1600 |
1300×1300×1700 |
1350×1350×1750 |
1550×1550×1750 |
1650×1650×1850 |
2000×2000×1900 |
|
|
重量(kg) |
3000 |
3200 |
3400 |
4000 |
5000 |
6000 |
8000 |
|
|
电源 |
AC220V 土10%，50Hz |
|||||||
|
气源 |
≤1MPa |
|||||||
|
安装条件 |
安装不需专用地基，平整水泥地面即可，设备周边保留800～1000mm工作通道 |
|||||||
|
工作环境 |
温度0～40℃;湿度≤ 90% (25℃),不结露 |
|||||||
|
标准 |
GB∕T2423 GJB150 GJB360 GJB548 GJB4.8 GJB1217 MIL-STD-810F IEC68-2-27 |
|||||||
